大体积混凝土浇筑中，内外温差超过 25°C 就会产生温度裂缝——这是桥梁、水坝、核电站等工程必须严防的质量风险。传统人工巡检不仅频次低、数据滞后，更无法在深夜或恶劣天气中持续作业。

华江数联提供从传感器、边缘计算网关到云平台的混凝土温度全链路智能监测系统，实现 24 小时无人值守、温差超限实时预警、历史数据可追溯。

系统架构


flowchart LR
    subgraph A["感知层"]
        S["工业温度传感器
防爆·防腐·防水
绑扎埋入施工"]
    end
    subgraph B["传输层"]
        G["边缘计算网关
协议归一化·数据清洗
断网续传·多网融合"]
    end
    subgraph C["平台层"]
        P["智能监测平台
实时仪表盘·超限报警
历史曲线·报表导出"]
    end
    S -->|RS485 / Modbus| G
    G -->|MQTT / HTTP| P

技术深度解读：感知层要素 → 技术深度解读：网关要素 → 技术深度解读：平台要素 →

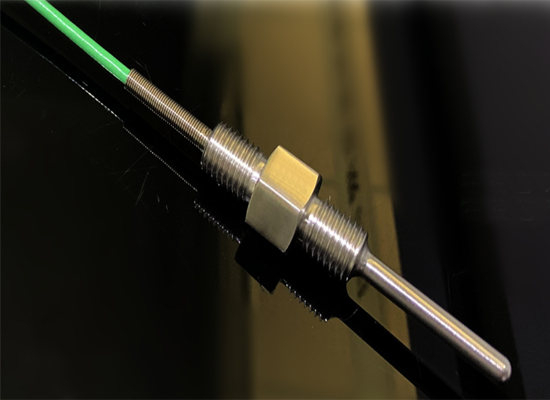

感知层 — 精准测温

适应混凝土施工工况的工业温度传感器，是整套系统的数据源头。

维度能力范围
测温区间-200°C ~ +800°C
传感元件PT100 / PT1000 / PT200 / PT500（按工况选型）
精度A 级 (±0.15°C) / B 级
接线方式二线 / 三线 / 四线 / 六线
护套材质304 不锈钢 / 316L 耐腐蚀
环境适应性IP67 防水 / 防爆认证 / 抗振

绑扎埋入施工 — 浇筑前将传感器绑扎于钢筋笼，上、中、下三层布点，精准捕捉温度梯度。

表面贴装 — 已建成结构采用导热硅脂 + 机械固定，监测表面温度变化。

深入阅读：传感器选型、布点策略与施工工艺 →

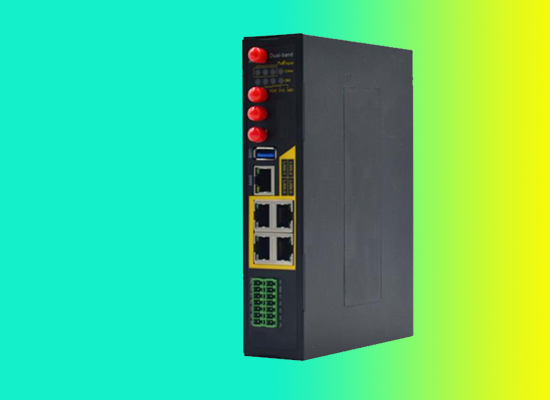

传输层 — 边缘计算与可靠通信

网关是连接现场与云端的枢纽。除了采集汇聚，更承担边缘计算与断网自愈的关键职责。

能力说明
多协议接入RS485 / RS232 / Modbus，兼容各类温度传感器
边缘计算本地阈值判定、数据清洗、压缩缓存
多网融合4G / 5G / 以太网，多卡多链路冗余
断网续传网络中断时本地缓存，恢复后自动补传
VPN 加密端到端隧道加密，数据安全上云
工业防护-20°C ~ 70°C 宽温，IP54

网关部署于工地电箱或集装箱内，RS485 总线串联所有测点，采集后经有线或无线链路上传至云平台。

深入阅读：边缘计算、协议兼容与通信可靠性设计 →

平台层 — 智能监测

监测平台将海量温度数据转化为可决策、可追溯、可归档的工程信息。


flowchart TB
    subgraph P["监测平台功能"]
        direction TB
        D["实时仪表盘
各测点温度 · 内外温差 · 降温速率"]
        A["超限报警
温差 > 25°C → 短信/微信/邮件
降温速率异常 → 自动预警"]
        H["历史曲线
单点/多点对比 · 任意时段回放"]
        R["报表导出
PDF温控报告 · 满足监理/质检归档"]
    end

深入阅读：数据架构、报警策略与合规归档设计 →

典型应用场景

场景测温需求难点
大坝主体多层多点，长期监测体积巨大，测点密集
桥梁墩台大体积承台浇筑一次性浇筑方量大
核电站壳安全级温控标准严苛，数据不可篡改
高层筏板底板大体积混凝土城市施工，工期紧
隧道衬砌连续浇筑温控线状分布，测点延伸长

为什么选择我们

全链路交付 — 传感器、网关、平台均为自研，单一责任方，出了问题不推诿。

边缘智能 — 网关侧预处理数据，降低云端延迟与带宽消耗，断网时也能本地告警。

工程适配 — 深入施工现场，理解绑扎工艺、浇筑节奏、监理流程，产品贴合实际工况。

合规溯源 — 云端数据带时间戳、不可篡改，满足《大体积混凝土施工标准》(GB 50496) 归档要求。
